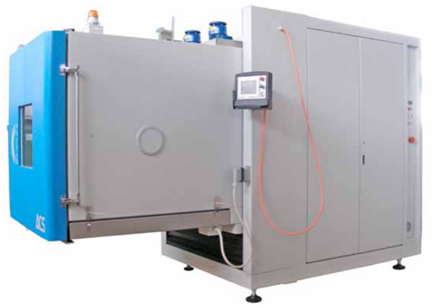

• Marca/modelo: ATT AV1200 C5
• Dimensões interna 1000x1130x1080
• Capacidade útil (L): 1220
• Temperatura -75ºC a +180°C
•  Velocidade de aquecimento e resfriamento^ (°C/min): 5
•  Umidade relativa: 10% a 98%

Uso compartilhado

Consultar disponibilidade para realizar ensaios. Este agendamento é realizado enviando um e-mail para bavastri@ufpr.br. Do tempo disponível de maquina, o 80% será destinado a pesquisa e 20% a entidades externas à UFPR e industrias.

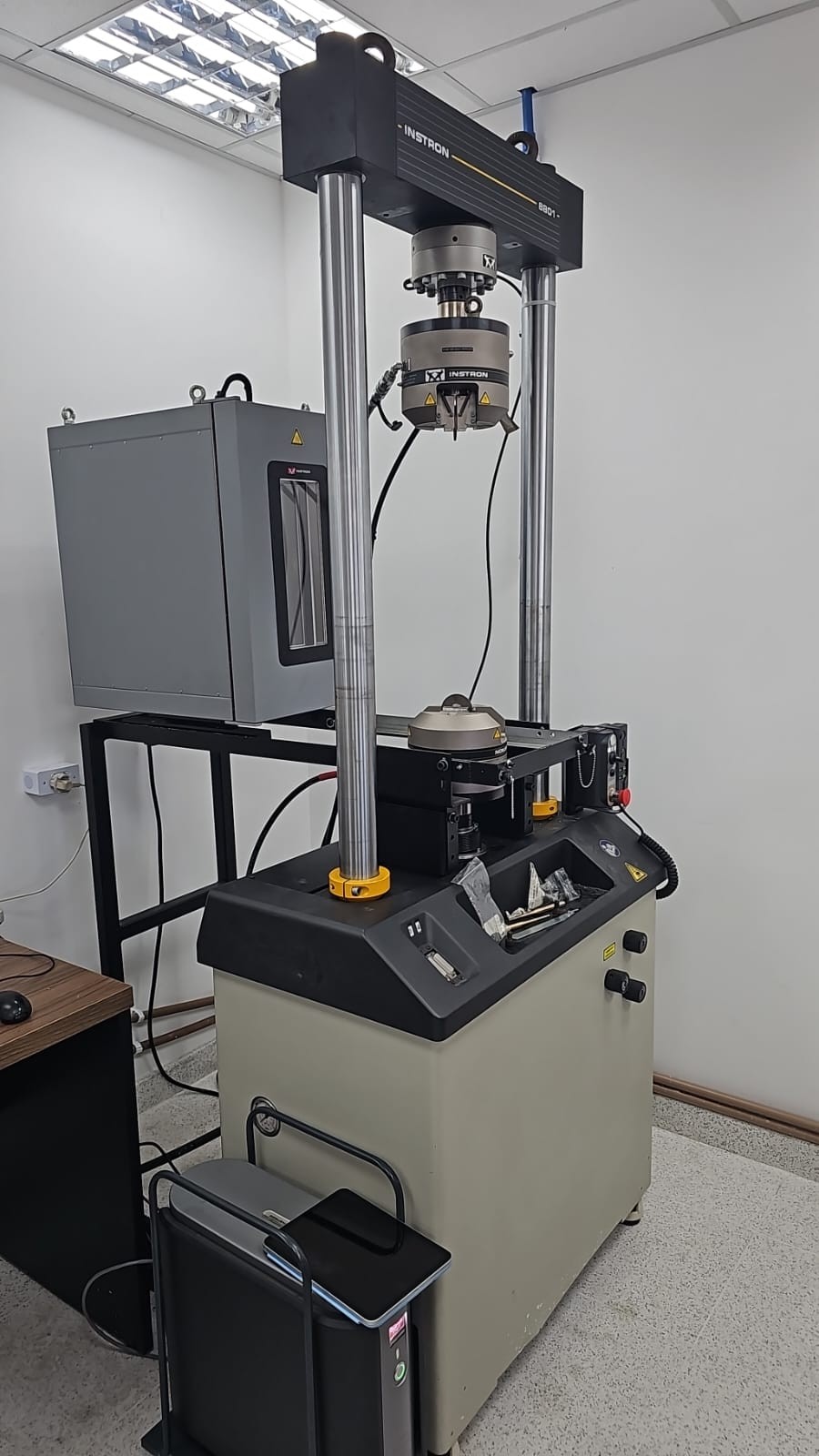

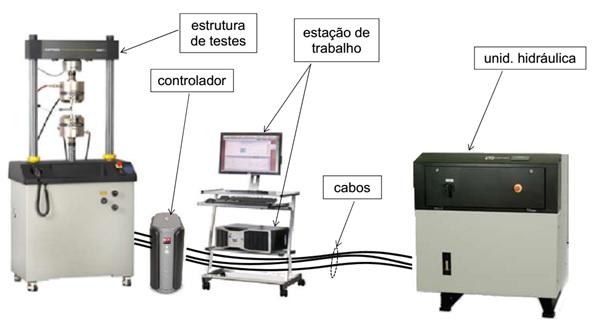

Máquina Universal de Ensaios

a) Estrutura de testes

• Marca/modelo: Instron 8802
• Dimensões¹ (mm): 1050x1132x2860²
• Capacidade de carga dinâmica (kN): até 250
• Ambiente de operação: de 10°C a 38°C, com 10% a 90% de umidade (não condensante); o ambiente também deve ser estável e livre de correntes de ar.

b) Unidade hidráulica de potência

• Marca/modelo: Instron 3521-078
• Dimensões¹³ (mm): 1740x1110x1670
• Vazão (l/min): 78

c) Controlador

• Marca/modelo: Instron 8800
• Dimensões¹(mm): 280x530x650

d) Câmara de climatização

• Marca/modelo: Instron 8800
• Temperatura: -140ºC a +1300°C

e) Uso compartilhado

Consultar disponibilidade para realizar ensaios. Este agendamento é realizado enviando um e-mail para bavastri@ufpr.br. Do tempo disponível de maquina, o 80% será destinado a pesquisa e 20% a entidades externas à UFPR e industrias.

 Especificações Técnicas

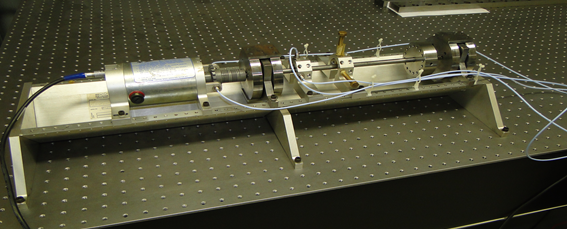

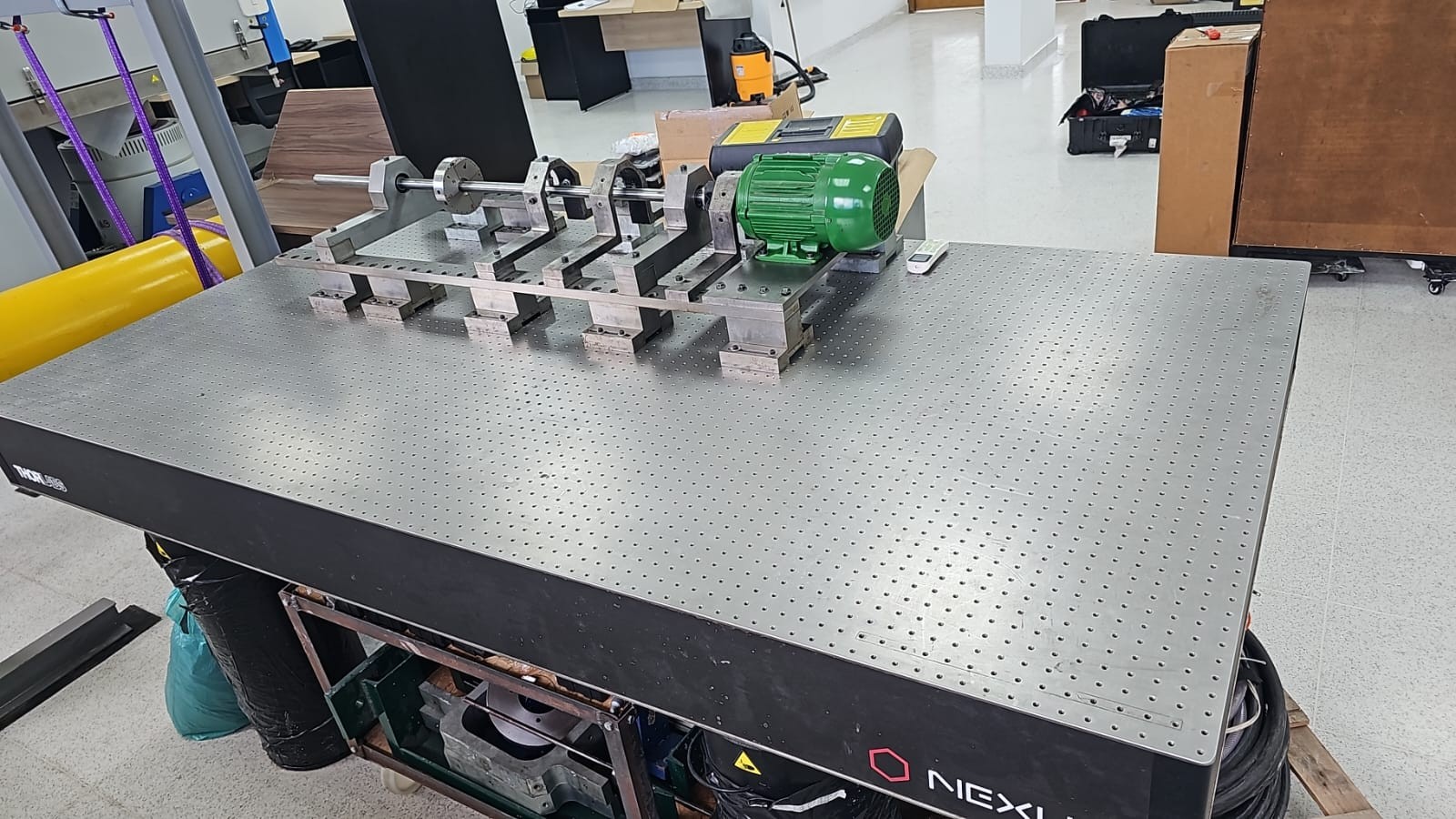

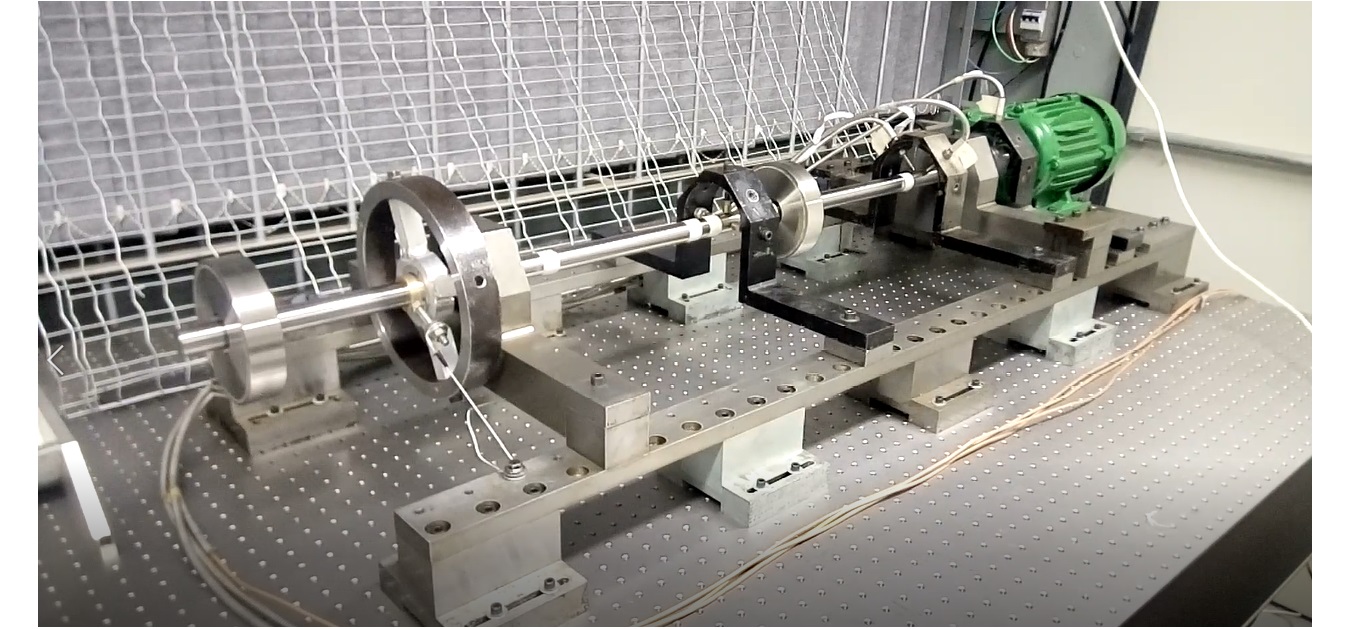

Rotor comercial da Bently Nevada – Rotorkits Rotor desenvolvido pelo grupo de pesquisa GVIBS  com motor e inversor de frequências da WEG Máquinas Elétricas, WEG W22 Premium e WEG/CFW700A07P0T4DB20, respectivamente.

  Especificações Técnicas

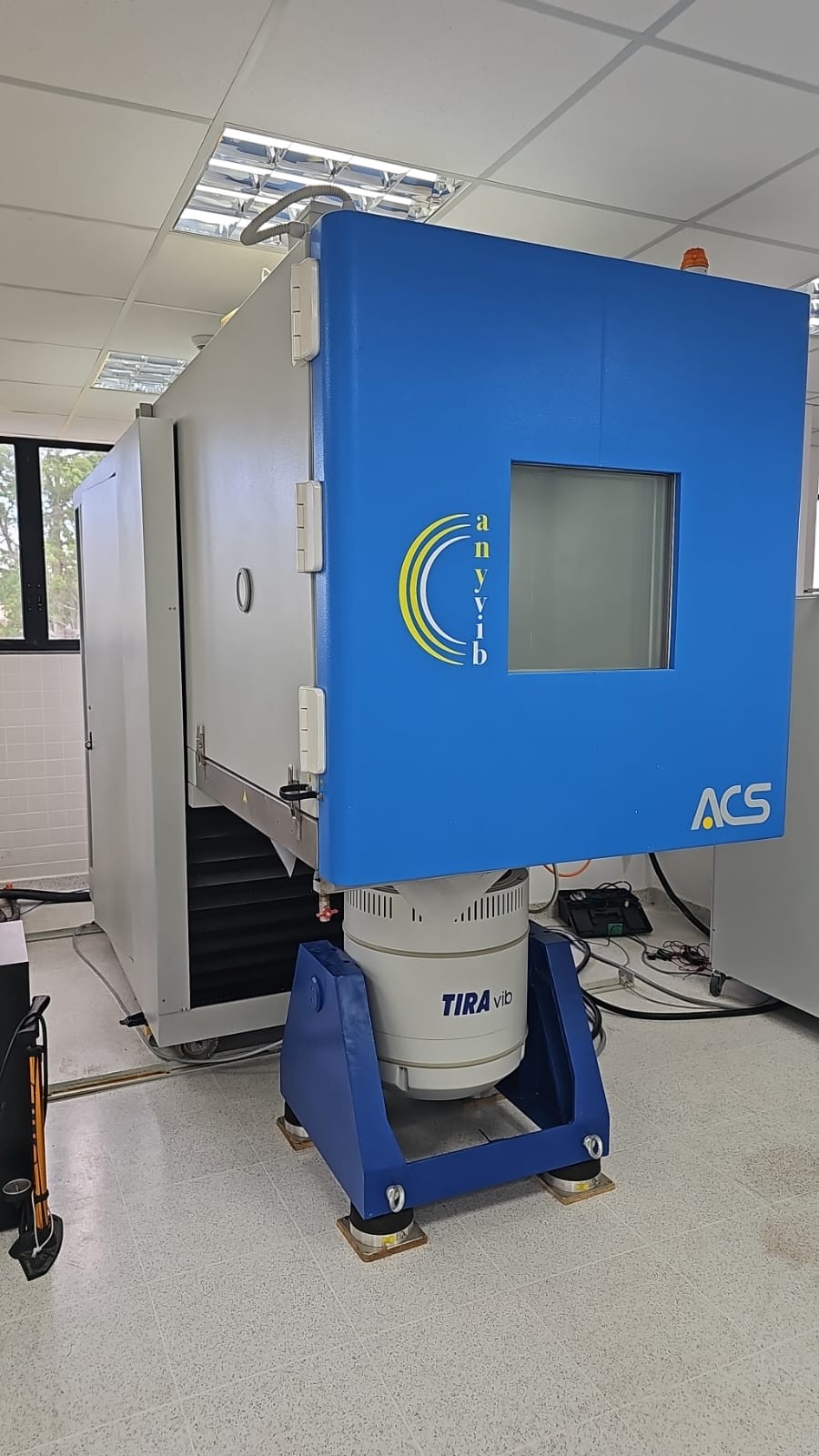

Shaker TIRA

• Marca/modelo: TIRA TV 56280/LS-340
• Dimensões¹(mm):769x770x899
• Peso (com suporte)(kg): 780
• Pico de força nominal² (N): 8000/6000/16000
• Faixa de frequência (Hz): 0 a 3000
• Deslocamento máximo (mm): 50,8 (pico-pico)
• Velocidade máxima² (m/s): 1,7/1,7/2,5
• Aceleração máxima² (g): 88/65/175

Shaker Bruel & Kjaer

• Marca/modelo: Bruel & Kjaer 4824
• Força de 100 N (22 lbf)
• Ideal para alta precisão

Uso compartilhado

Consultar disponibilidade para realizar ensaios. Este agendamento é realizado enviando um e-mail para bavastri@ufpr.br. Do tempo disponível de maquina, o 80% será destinado a pesquisa e 20% a entidades externas à UFPR e industrias.

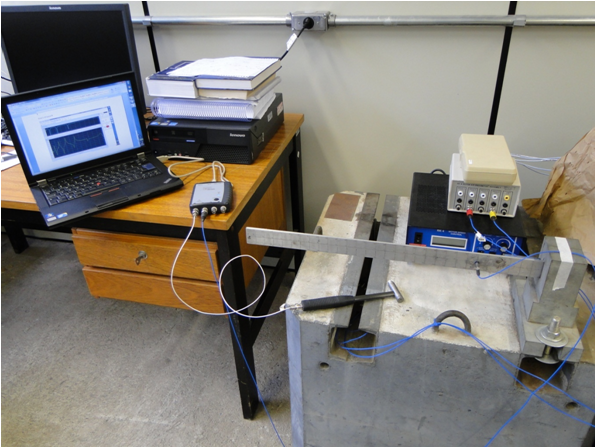

 Especificações Técnicas

Analisadores:

• Pulse
• Photon
• Quatro

Acelerômetros:

• Sísmicos
• Miniaturas
• Médios

Microfones:

• ICPs de 1/2 e 1/4 de polegadas
